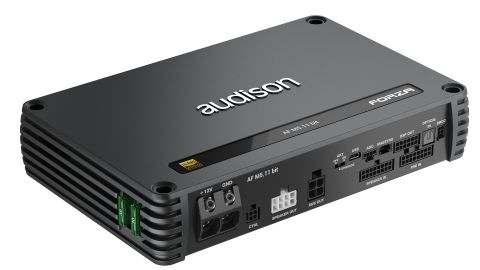

AF M5.11 bit
5-КАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ СО ВСТРОЕННЫМ 11-КАНАЛЬНЫМ АУДИОПРОЦЕССОРОМ - 1200 ВТ
Основные технические данные:
| Тип | 5-канальный усилитель мощности D-класса со встроенным 11-канальным аудиопроцессором |
| Мощность (RMS) @ 14.4 В, 1% THD | |
| @ 4 Ома | 100 Вт х 4 + 400 Вт х 1 |
| @ 2 Ома | 150 Вт х 4 + 600 Вт х 1 |
| Мостовое включение (каналы 1/2, 3/4) @ 4 Ом | 300 Вт х 2 + 400 Вт х 1 |
| Минимальный импеданс нагрузки | 2 Ом в 5-канальном режиме, 4 Ом в 3-канальном режиме |
| Возможности подключения | |
| Аналоговый аудио вход Pre-In | 8-канальный RCA (импеданс 15 кОм) |
| Чувствительность аналогового аудио входа Pre-In | 0,6 - 6 В RMS |
| Аналоговый аудио вход Speaker-In | 8-канальный проводной (импеданс 5 Ом) + 4 дополнительных канала при подключении опционного модуля расширения F4IN |
| Чувствительность аналогового аудио входа Speaker-In | 2,2 - 22 В RMS |
| Цифровой аудио вход | 1 TOSLINK + дополнитедбный цифровой вход TOSLINK/Coaxial при подключении опцилнного модуля расширения F2O |
| Формат входного цифрового аудиосигнала | S/PDIF, до 24 бит / 192 кГц включительно |
| Аналоговый аудио выход DSP Preout | 6-канальный проводной, 5 В RMS |
| Подключение к ПК | 1 порт Micro USB 1.1 / 2.0 / 3.0 совместимый |
| Подключение пульта ДУ DRC AC, опция | 1 порт DRCC |
| Подключение совместимых источников сигнала Audison | 1 порт ADC |
| Провода управления Control 1 и Control 2 | 12 В с настраиваемым функционалом: Source change, Memory change, Volume change, Final tuning |
| Возможности настройки | |
| Цифровой сигнальный процессор (DSP) | Analog Devices ADAU1467 |
| Аналого-цифровые преобразователи | 3 4-канальных Analog Devices ADAU1978 с разрешением 24 бит / 96 кГц |
| Цифро-аналоговый преобразователь | 16-канальный Analog Devices ADAU1966A с разрешением 24 бит / 192 кГц |
| Программное обеспечение для настройки с ПК | bit Drive совместимое с ОС Microsoft Windows версий Windows 10, 11 |
| Разрешение экрана ПК | Мин. 1024 х 768 |
| Тип фильтра (Full Range, High Pass, Low Pass, Band Pass Filter) | В каждом канале можно выбрать тип фильтра -низких и высоких частот, полосовой или широкополосный режим и его модель – Butterworth, Linkwitz-Ryley, Bessel, Chebyshev или QLP - Quasi Linear Phase |
| Модели фильтра | Butterworth (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); Linkwitz-Riley (12, 24, 36, 48 дБ/окт); Bessel (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); Chebyshev (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); QLP - Quasi-Linear Phase (6 дБ/окт.) |
| Кроссовер, частоты среза | Произвольные целые числа в диапазоне 20 Гц - 20 кГц |
| Инвертор фазы | 0/180°, All-Pass фильтры |
| Эквалайзер аналогового аудио входа - Input Equalizer | В каждом входном канале можно выбрать 12-полосный графический или 12-полосный параметрический режим работы эквалайзера + функцию корректировки временных задержек (de-Time) |
| Эквалайзер аналогового аудио входа - Output Equalizer | В каждом выходном канале можно выбрать 15-полосный графический или 15-полосный параметрический режим работы эквалайзера |
| Графический эквалайзер | 15 регулируемых по уровню ±12 дБ частотных полос с фиксированными рабочими частотами (25, 40, 63, 100, 160, 250, 400, 630, 1 000, 1 600б 2 500, 6 300, 10 000 и 16 000 Гц) |
| Параметрический эквалайзер | 15 регулируемых по уровню ±12 дБ частотных полос с возможностью выбора рабочей частоты F (Гц), добротности Q (от 0,5 до 16) и режима работы фильтров эквалайзера (стандартный режим Peaking, полочные шельф фильтры High Shelf и Low Shelf, режекторный Notch фильтр и пропускающий All-Pass) |
| Эквалайзер финальной настройки - Final Tuning | 5-полосный графический или параметрический |
| Временные задержки, первичная настройка - Loudspeakers Position | 0 - 510 см |
| Диапазон регулировки временных задержек - Delay | 0 - 15 мс, c автоматическим расчетом после введения растояний в поле Loudspeakers Position |
| Временные задержки, точная настройка в ручном режиме SMP (A Single Sample at Time) | С шагом 1 smp эквивалентным 0,01 мс |
| Настраиваемые пресеты | 1 - 6, выбираются с опционного пульта DRC АС или проводов управления Control 1 и Control 2 |
| Предустановленные фиксированные пресеты | 1 - 7, выбираются переключателем |
| Регулировка уровня выходных каналов | 0 - 40 дБ с шагом 0,5 дБ |
| Регулировка уровня сабвуфера | 0 - 24 дБ с шагом 0,5 дБ, регулируется с пульта DRC AC |
| Мастер громкость | 0 - 60 дБ с шагом 0,5 дБ, регулируется с пульта DRC AC |
| Возможность подключения USB-микрофона или звуковой карты для измерения RTA | Да |
| Общие спецификации - электропитание | |
| Напряжение питания | 11 - 15 В постоянного тока |
| Номинал встроенного предохранителя цепи питания | 2 х 30 А |
| Ток покоя | 1,5 А |
| Потребление питания в выключенном состоянии | 1,5 мА |
| Максимальное потребление энергии | 53,4 A |
| Напряжение активации Remote IN | 6 - 15 В (1 мА) |
| Напряжение на выходе Remote OUT | 6,5 - 15 В (150 мА) |
| Автоматическое включение/выключение по наличию входного аудиосигнала от BTL усилителя (DC Offset) | ART - Automatic Remote Turn On/Off, активируется переключателем |
| Симулятор импеданса штатной акустики | USS - Universal Speaker Simulator |
| Общие спецификации - усилитель мощности | |
| Коэффициент гармонических искажений THD (1 кГц, 4 Ома, мощность 70%) | 0,02% |
| Демпинг-фактор @ 1 кГц, 4 Ома, 2 В RMS (Sub Channel) | 140 |
| Диапазон воспроизводимых частот @ -3 дБ | 10 Гц - 42 кГц |
| Отношение сигнал/шум (Взвеш. фильтр A @ 1 В) аналоговый вход | 98 дБА |
| Отношение сигнал/шум (Взвеш. фильтр A @ 1 В) оптический вход | 105 дБА |
| Температура окружающей среды, при которой разрешена эксплуатация: | от 0° С до 55° С |
| Габариты/масса | |
| Габаритные размеры (Д х Ш х В) | 240 х 156 х 47 мм |
| Вес (нетто) | 2,04 кг |
АУДИОФИЛЬСКИЙ ЗВУК, КОТОРЫЙ ВЫ ОЖИДАЕТЕ ОТ AUDISON
AF M5.11 bit может похвастаться пятью высококачественными усиленными каналами мощностью 100 Вт x 4 + 400 Вт при 4Ω*, 150 Вт x 4 + 600 Вт при 2Ω* с аудиофильским звуком последнего поколения технологии Audison D-Class. Более высокие частоты переключения, более крутая фильтрация и компоненты с более высоким допуском обеспечивают звук, превосходящий ожидания класса D - в удивительно компактном корпусе! Это сочетается с встроенным DSP, работающим на частоте 24 бита / 96 кГц, расширяя аудиополосу до 40 кГц и получая желанный сертификат высокого разрешения. Соединение пар каналов дает мощность 200 Вт x 2 + 400 Вт при 4 Ом*, гарантируя гибкую и мощную производительность. Поддержка функции абсолютной громкости Audison B-con гарантирует максимальную разрядность даже при беспроводном подключении!
* Выходная непрерывная мощность (среднеквадратичное значение) при 14,4 В постоянного тока, 1% THD, все каналы управляются.
ВОЗМОЖНОСТИ НАСТРОЙКИ НОВОГО ПОКОЛЕНИЯ ДЛЯ МАКСИМАЛЬНОГО КОНТРОЛЯ
Совершенно новое программное обеспечение Audison для ПК bit Drive позволяет анализировать, маршрутизировать и корректировать сигнал совершенно новыми способами - теперь вы можете измерять, микшировать и, наконец, настраивать звук с помощью одного мощного инструмента! Новый графический пользовательский интерфейс упрощает все элементы управления и функции, интегрируя акустические измерения и обеспечивая эффективную настройку и отличный звук! Acoustic RTA интегрирован в график эквалайзера и совместим с вашим USB-микрофоном или звуковой картой. Функция окончательного эквалайзера обеспечивает окончательное выравнивание без ущерба для тонких соотношений левых и правых частот. Шесть обработанных выходов предусилителя являются дополнением к восьми усиленным каналам, что позволяет секции DSP Forza легко управлять более крупной системой.
РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИНТЕГРАЦИИ С OEM-ПРОИЗВОДИТЕЛЯМИ
Восемь аналоговых входов Forza, а также оптический цифровой вход Toslink поддерживают подключение к Интернету даже в самых сложных системах OEM. Если требуется больше аналоговых входов, дополнительная плата расширения F4IN добавляет четыре дополнительных аналоговых входных канала! Если требуется коаксиальный SPDIF или второй вход Toslink SPDIF, можно использовать дополнительную плату расширения F2O. К классическому процессу де-эквалайзера Audison присоединяются функции tea-Time и tea-Phase, позволяющие восстанавливать звук практически в каждой системе OEM. Анализ электрического сигнала обеспечивает надлежащую интеграцию и коррекцию для каждого входного и выходного канала. Встроенная технология universal speaker simulation technology (USS) обеспечивает максимальную совместимость с любым источником OEM-производителя без отключения звука или нестабильности.
Бит AF M5.11 включает в себя набор из шести высококачественных кабелей, снабженных защитной печатной лентой, размещенной перед разъемами Molex для повышения устойчивости к скручиванию.:
Предварительный вход с соединением 8 стерео RCA для вторичных источников с выходами ПРЕДВАРИТЕЛЬНОГО выхода
Вход для громкоговорителей с 8 парами маркированных кабелей для OEM-источников с высокоуровневыми выходами
Выход для громкоговорителей с 4 маркированными кабелями для подключения усилителя к громкоговорителям
Сабвуфер с 2 кабелями с маркировкой для подключения усилителя к одному или двум сабвуферам
Dsp-выход с 6 маркированными кабелями для подключения усилителя к одному или нескольким вспомогательным усилителям
Кабель управления Forza с 2 проводами для дистанционного включения и дистанционного отключения питания, а также 2 провода для функций, программируемых с помощью программного обеспечения bitDrive.
